국내 연구진이 기존 반도체 제작에 사용되는 공정을 활용해 수 나노미터(㎚=10억분의 1m) 수준에서 일어나는 양자광학 현상을 관찰할 수 있을 정도로 빛을 고밀도로 모으는 나노광학 안테나를 개발했다.
극한 광 집속을 위해 원자 수준으로 뾰족하게 만든 나노안테나와 이를 구현하기 위한 도미노 리소그래피 공정 및 초고민감도 분자 센싱 기술을 묘사한 이미지. [포항공대 제공. 재판매 및 DB 금지]
포항공대 기계공학·화학공학과 노준석 교수팀은 3일 모서리가 원자 수준으로 작고 뾰족한(곡률반경 1nm 이하) 삼각형 두 개를 나비넥타이 형태로 배치, 빛을 원자 수준 해상도가 가능할 만큼 고밀도로 집속할 수 있는 광 집속 나노안테나를 만들고 이를 제작하는 나노공정 기술을 개발했다고 밝혔다.
새로운 광학 현상을 탐구하기 위해서는 10nm 미만의 작은 구조를 정교하게 제작하고 배열하는 기술이 필요하다.
하지만, 전자와 이온의 물리적 특성(회절) 때문에 이런 크기의 나노구조를 정밀 제작, 가공하는 것은 매우 어렵다.
노 교수팀은 기존 반도체 제조공정 등에 쓰이는 포토레지스트와 전자빔 리소그래피 기법에 '도미노' 놀이에서 얻은 영감을 결합, '연속 도미노 리소그래피' 기술을 개발하고 이를 이용해 나비넥타이(bowtie) 형태의 광 집속 나노안테나를 제작했다.

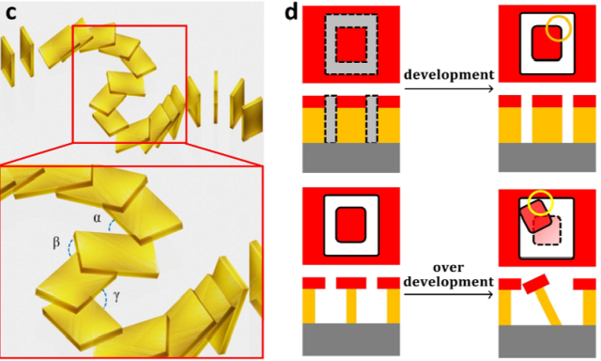

연속 도미노 리소그래피는 빛 또는 전자빔에 노출된 부분의 화학적 특성이 변하는 고분자 재료인 포토레지스트로 기둥 형태 구조를 만들고 이를 부식시키고 모세관력으로 도미노처럼 쓰러뜨려 원하는 나노패턴을 만드는 새로운 나노공정 기술이다.
연속 도미노 리소그래피 공정과 이를 통해 제작한 원자 수준으로 뾰족한 나노안테나. 그리고 이를 통해 구현된 초고민감도 나노센서. [포항공대 제공. 재판매 및 DB 금지]
포토레지스트 기둥이 쓰러지면 쓰러진 기둥들이 쌓이며 겹쳐지는 모서리에 곡률 1㎚ 이하의 뾰족한 부분이 생기는데 이 부분에 금을 증착시켜 삼각형을 만들고, 이 삼각형을 5㎚ 정도 간격으로 나비넥타이 형태로 배치하면 광 집속 나노안테나가 된다.
이 나노안테나 가운데 부분의 5㎚ 공간(나노갭.nanogap)에서 빛은 고밀도로 집속돼 5만배 이상(태양 표면 에너지 밀도의 100만배에 해당)의 세기를 갖게 된다.
(a)포토레지스트로 만들어진 T-자 형태의 기둥의 구조적 특성을 조절, 쓰러지는 방향을 조절할 수 있다 (파란색 화살표). (b) 특정 방향으로 쓰러지는 포토레지스트 구조 가장자리에 반쪽 형태의 나비넥타이 모양을 각인해주고, 기둥이 쓰러지면서 맞닿는 벽면 구조에도 반쪽 형태의 나비넥타이 모양을 각인해 준다. (c)포토레지스트의 쓰러짐을 더욱 효과적으로 만들 수 있다. (그림 c 하단 오른쪽 전자현미경 사진) 포토레지스트 기둥이 벽면 쪽에 맞닿으면서 완전한 형태의 나비넥타이 모양 나노안테나를 만들 수 있다. [포항공대 제공. 재판매 및 DB 금지]
연구팀은 ‘연속 도미노 리소그래피’라는 기술로 기존 한계를 극복했다. 매우 작은 구조체들을 도미노처럼 정렬해 쓰러뜨리면, 구조체들이 비스듬하게 겹치면서 1nm 수준의 빈 공간이 생긴다. 이 빈 공간에 물질(현상액)을 담아 1nm 굵기의 탐침을 만들 수 있다.
탐침이 뾰족한 만큼 태양 표면보다 100만배 높은 에너지 밀도를 구현할 수 있고 이를 통해 원자나 작은 분자를 관측할 수 있다. 연구팀은 "초고민감도 바이오센서를 실험적으로 구현했다"고 했다.
연구팀은 이 기술을 그간 관찰이 힘들었던 양자 세계 연구나 반도체 정밀 공정에 활용할 계획이다. 노 교수는 "반도체 및 파운드리 산업에서 나노미터의 한계를 극복할 수 있는 나노가공 기술을 개발하고 상용화할 것"이라고 말했다.
