    • 신규 도입장비 서비스 개시 (FE-SEM 7800F Prime)
    • [첨부파일] Dual EDS.jpg
    • 신규 도입장비 서비스 개시

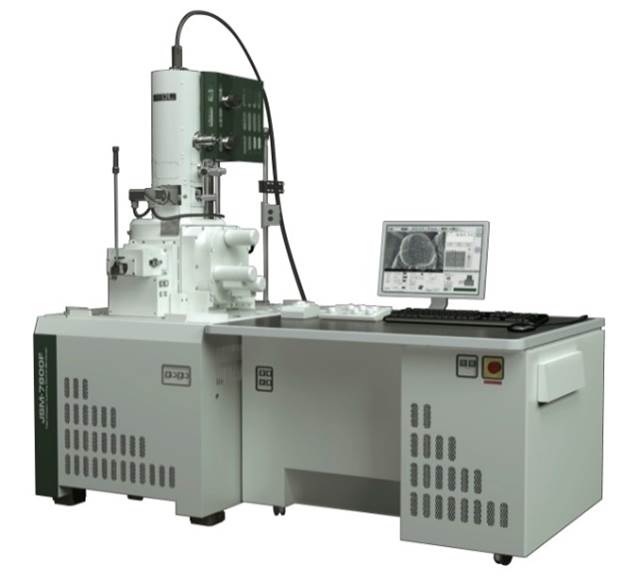

      FE-SEM 7800F Prime(High Resolution FE-SEM - II (Dual EDS))




      <사양>



      Dual EDS 기능 / 빠른스켄 / 정확한 분석 능력


       • Resolution
        - 0.7nm guaranteed or better (at 15kV, GB mode)
        - 1.2nm guaranteed or better (at 1kV, GB mode)
        - 0.7nm guaranteed or better (at 1kV, GBSH mode)
        - 3.0nm guaranteed or better (at 5kV, 5nA, WD10mm)



       • Image mode
        - Secondary-electron image
        - Backscattered-electron image
        - SE + BSE mixed image



       • EDS System
        - 64bit Micro-analytical Processor
        - LN2 Free Silicon Drift Detector, 150mm2 or larger
        - Twin EDS Detector System
        - Energy resolution : ≤127eV at 20,000cps, (Mn Ka) or better
        - Cobalt Standard sample


      ☎ 장비담당자 : 최찬호 연구원 (054-279-0225)​
